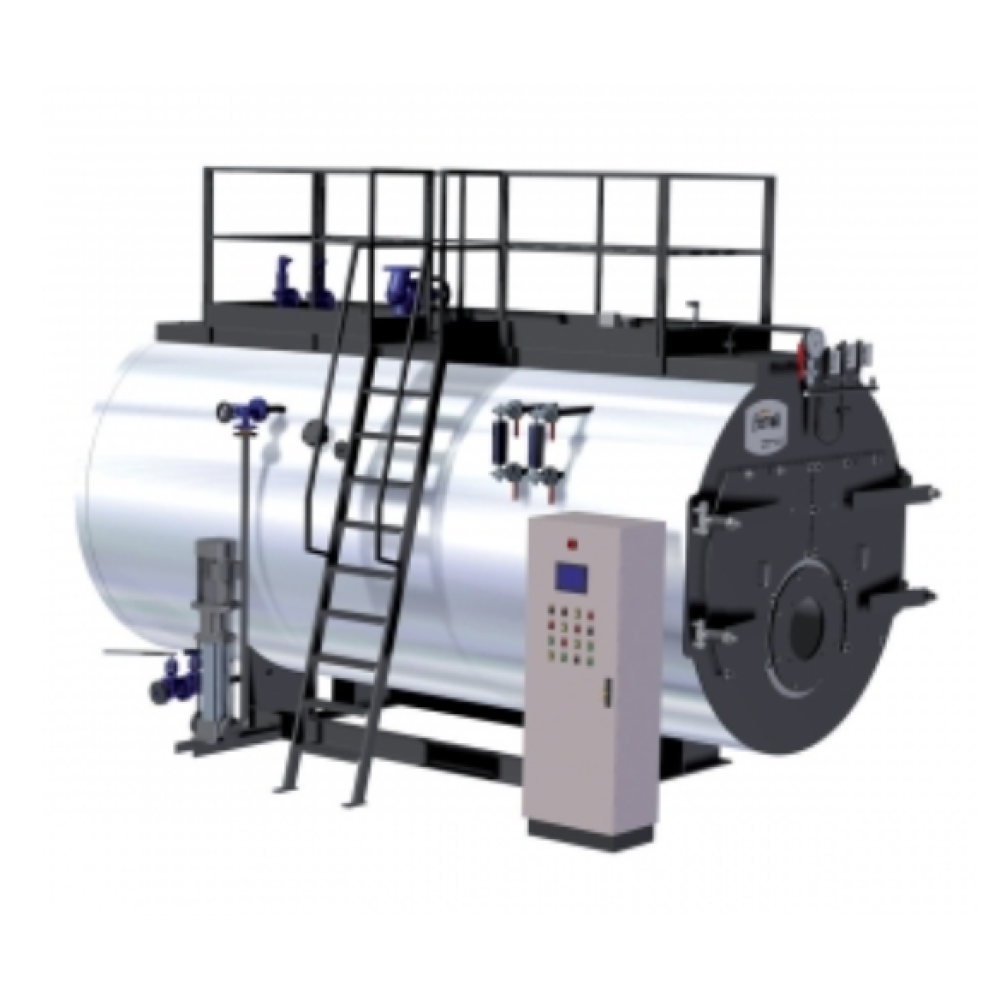

VAPOPREX 3GN (4500 - 15000)

• Höyrykattila on suunniteltu keskikorkean paineen höyryn tuottamiseen kompaktilla teräsrakenteella, paineen alaisella polttimella ja korkealla hyötysuhteella.

• Toimitetaan valmiina neste- tai kaasupoltinratkaisulla.

• Polttokammio kolmella savukaasuvirralla, jäähdytetty kestävä levy, jonka koko on mukautettu matalan lämpökuormituksen varmistamiseksi.

• Standardilaskentapaine 12 bar, 15 bar (korkeampi paine saatavilla pyynnöstä).

• Höyryn tuotanto (12 bar) 2,15 - 28 t/h.

• Suuri haihdutuskammiolla, jossa on suuri lämmönsiirtopinta-ala korkealaatuisen kyllästetyn höyryn tuottamiseen.

• Polttokammio on vahvistettu Ω-muotoisilla tai kiilamaisilla kompensaattoreilla.

• Poltin kiinnitetään ankkurilevyyn.

• Putkistot voidaan puhdistaa irrottamatta polttimia, yleensä avaamalla kaksi etu- ja kaksi takaluukkua. Mahdollisuus päästä polttimeen poistamalla takalevy.

• Ympäristön lämpöhäviöt rajoittuvat korkeasti tiheän mineraalivillan eristyskerroksen ansiosta kattilan rungossa.

• Vesijohtokontuurin tarkastus tapahtuu käyttäen ovaalia liitäntää ja luukkua. Pyöreä luukku on suunniteltu polttimen pääsyyn takasavukammion kautta. Lisähuoltoa helpottaa kävelytason olemassaolo kattilan yläosassa.

• Huoltoalue portailla ja kaiteilla kattilan pinnalla.
